특징Feature
- Standard Model : YSPR-48HR, 70HR, 85HR, 110HR
- 심플한 디자인과 간단한 구조로 분해, 조립이 편리하다.
- Rotary CY’D를 장착하였다.
- Collet Chuck은 스핀들과 일체형 구조로 설계되어 구조가 견고하여 흔들림이 적고 절단 능력이 우수하여 면취절단시 정도 유지에 좋은 구조로 되어 있다.
- 절단시 칩이 짧게 배출되어 종전에 비해 칩처리가 용이하다.
- 조작이 간편하여 초보자도 쉽게 사용할 수 있다.
- 정밀도 유지, 길이 공차 ±0.05 직각도 공차±0.05
- 절단기+면취기 라인 연결이 되므로 라인 자동화에 도움이 된다.
- 원소재 길이는 5~6m 적재 (표준모델)
- 적재량 -Ø40 기준 100EA
- 소재공급장치는 유압실린더+에어킥커 공급방식
- 대차이송은 유압모터를 사용하여 속도 제어가 쉽고 제품 길이가 일정하게 절단된다.
- 육각레일 Type은 진동이 적으며 소음을 최소화 하였다.
- 제품기종 변경시 스핀들부와 적재대 쪽에 Center 높이 조절이 핸들하나로 Barfeeder 전체가 동시에 조정된다.
- Simple design and structure provides easy assembling and dissembling.
- Rotary CY'D is equipped.
- Collet chuck designed as spindle and unitary type structure provides a strong structure and good cutting capacity and lessens vibration and keeps up a neat chamfer.
- In cutting, the chips are exuded shortly, which facilitates an excellent chips processing than in the past.
- Easy operation provides an easy of use to beginners.
- Good maintenance of high level of precision, length allowance ±0.05, right angle degree ±0.05.
- The connection of cutting and chamfer line helps a line automation.
- It can load 5~6 meter long meterial.(Standard Model)
- Loading capacity-100EA per Ø40
- Supplying device is an hydraulic cylinder + air kicker type.
- Oil hydraulic motor for car type transportation provides an easy control and the regular cutting of material.
- In case cutting machine type is adjustment of center height at the spindle part and loading rack is realized with only one handle, which adjust the whole barfeeder simultaneously.
-

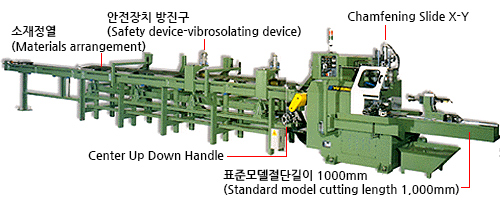

▲ Bar Feeder & Pipe Pocket -
▲ Collet Chuck Head
사양Specifications
Model Item | YSPR-48HR | YSPR-70HR | YSPR-85HR | YSPR-110HR | |||||
| Pipe size | Outer DiameterWall ThicknewsCutting Length | Ø 19~48 0.8~6.5 20~1,000 | Ø 30~70 0.8~6.5 20~1,000 | Ø 40~85 0.8~7 20~1,000 | Ø 60~110 0.8~8 20~600 | ||||
| Motor | SpindleHydrauliccoolant | 3.7Kw 2.2 Kw x 4P 100W x 2P | 5.5Kw 2.2 Kw x 4P 100W x 2P | 7.5Kw 2.2Kw x 4P 100W x 2P | 7.5 Kw 3.7Kw x 4P 100W x 2P | ||||
| Spindle RPM | 600 ~ 1,200 | 500 ~ 1,000 | 400 ~ 800 | 350 ~ 700 | |||||
| Cycle Time (1.5T×200L) | Ø 40/6sec | Ø 40/7sec | Ø 40/7.5sec | Ø 60/ 8sec | |||||
| Machine Size(H×W×Lmm) | 1700x1300x2450 | 1700x1300x2450 | 1700x1300x2450 | 1700x1500x2450 | |||||
| Auto Feeder Size(H×W×Lmm) | 1600x2000x8500 | 1600x2000x8500 | 1600x2000x8500 | 1600x2000x8500 | |||||
| Weight | 2.5t | 2.8t | 3.5t | 3.5t | |||||
Option - Chamfering Slide X-Y
- Center Up Down handle
- 기타사양은 주문생산
