특징Feature
- Bed 구조가 견고하여 변형이 없고 진동이나 흔들림이 없다.
- 소재 공급과 배출이 Step Conveyor 방식으로 되어 있어 작동이 원활하며 Cycle Time이 빠르다.

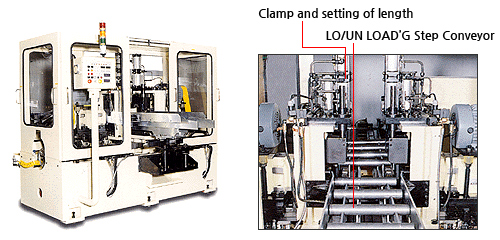

- 소재 Clamp와 전장 조정장치가 일체형으로 되어 있고 Slide는 면취 슬라이드 전장 조정 슬라이드가 2단 슬라이드로 되어 있으며 디지털포지션이 부착되어 핸들 하나로 전장 조정이 될 수 있어 편리한 구조로 되어 있다.
- 무단 변속 인버터를 장착하여 Spindle R.P.M 조정이 간편하고 두꺼운 파이프 면취시 칩처리 문제점을 최소화 하였다.
- 구조가 간단하여 기종 변경 시간을 단축시켰다.
- 슬라이드 구조가 견고하여 장비 수명이 길고 제품 정도가 일정하다. (전장:±0.02, 직각도:±0.05)
- It has no risk of transformation and vibration with a strong bed structures.
- The step Conveyor method for material supply and exudation provides a smooth operation and swift cycle time.
- Material clamp and full length control device is unitary type and chamfering slide full length control lisde is two columns with a digital positioning.
- These features realized one handel control of full length.
- Infinite variable speed inverter streamlined spindle R.P.M control and minimized the chip process in chamfering.
- Simple structure shortened the chamfering time of machine type.
- The strong structure of slide lengthened the longevity of machine and provided a regular precision of products. (full length : ±0.02, right angle degree ±0.05)
사양Specifications
Model Item | YSCH-500 |
| Material diameter | Ø 20~60 |
| Length | L160~500 |
| Width | 0.8~6.5 |
| Spindle Motor | Inverter+Motor |
| Motor | 3.7 Kw×6P×2EA |
| Hydraulic Motor | 2.2 Kw×4P |
| Air Pressure | 5 kgf/㎠ |
| Hydraulic Capacity | 26ℓ×2단 |
| Auto LO/UN Load'g | Step Conveyor System |
| Marking Slide | 1850×2300×2200 |
| Weight | 4.5 t |
